压接端子的标准与压接不良

发布时间:2018-07-15  浏览:4459

端子的压接通常是使用专用端子机进行操作的,它有非常严格的技术标准,主要包括:拉脱力大小,对称性…等。


一个压接完好的端子既能保证机械强度的完整性又能满足电子方面的要求,下面将以图片的形式来介绍在一般肉眼状况下就能辨识的端子压接不良品。

如果端子没有正确地压接在线缆上,您会忘记在选择正确的接线端子上付出的所有辛苦努力,虽然有常见的压接高度问题会降低您的产品的可靠性,但是仅需一些小的知识和预见规划就可以简单地避免这些问题。


压接高底过低

压接高度是指导体压接区在压接后的横截面高度,它是良好压接最重要的特征。接线端子生产厂家提价了为端子设计的每种线缆尺寸的压接高度。给定线缆的正确压接高度范围或公差可能小达0.002’’。在如此严格的规范下,检验压接机是否设置正确对于获得良好压接是非常重要的。

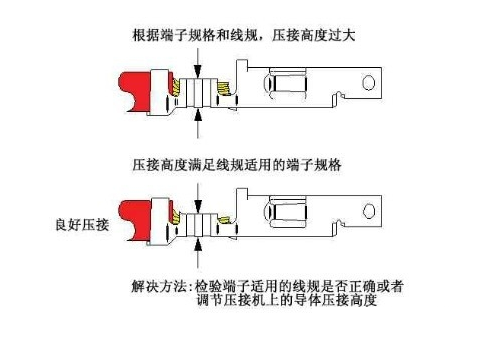

小(图1)或过大(图2)的压接高度无法提供规定的压接强度(对线缆端子的保持力),会减小线缆拉拔力和额定电流,一般情况下还会引起压端头在非正常的工作条件下性能降低。过小的压接高度还会压断线芯或才折断导体压接区的金属。
